MS KONSENS II

FREQUENZWEICHE

MS KONSENS II

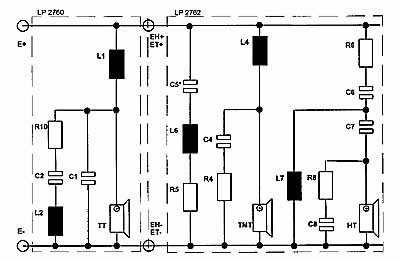

SCHALTPLAN

FREQUENZWEICHE

R10 wird vom Feld L1/C1 nach Feld R2/C2 bestückt. C5* muss von L6 und ET+ gelötet werden. Die Positionen S1, L5, R1, R7, EH+/ET+, EH- und ET- müssen gebrückt werden.
